121

тут Виталию хвастался, решил и вам показать. моё тисочное хозяйствоhttp://i.smiles2k.net/aiwan_smiles/crazy.gif еще 4 недоступны до складывания в кучу.
http://sh.uploads.ru/t/GBoNU.jpg
пока не посчитал - не задумывался насколько их много у меняhttp://i.smiles2k.net/aiwan_smiles/pardon.gif

+4

122

Поехала моя посылка с игрушкой в обратный путь:
http://sg.uploads.ru/t/iuN7g.png
  До предельного срока доставки 26 января точно не успеет доехать. К тому же, вместо обещанных 5,850 кг едет только 3,8 кг.

0

123

инвентаризация, микрометрыhttp://i.smiles2k.net/aiwan_smiles/crazy.gif
http://se.uploads.ru/t/QmO4E.jpg
причем я ими и не пользуюсьhttp://i.smiles2k.net/aiwan_smiles/dntknw.gif

+2

124

0

125

Slavic написал(а):

инвентаризация, микрометры

Классно!
Станок ЧПУшный делать будешь - понадобятся, особливо вон тот, взрослый
А калибры к ним есть?

0

126

калибры есть. больше бы большой слесарный угольник пригодился. но больших нет, только маленькие или столярные.  зато поверочные линейки нет, но коротковаты для станка.

0

127

по станку я пока изучил Компас 3D, вырисовываю проект. % на 70 сделал.
http://s3.uploads.ru/t/UHNSi.jpg

0

128

Сейчас получил посылку с игрушкой. Доставили до квартиры. Упакована отлично, внешних повреждений не было. Распаковал, содержание соответствует обещанному. Но всё замерзшее, сейчас отогревается. Софта нет никакого, и нет инструкции по сборке даже на китайском.
Прикольно, что немецкая таможня поверила оценке 20 баксов, и налог не начислила. Правда, у китайцев есть вариант оплатить таможенный сбор и потом регрессом взыскать его с покупателя. Но буду надеяться, что не применят такой вариант в этом случае.
Первый недостаток, который увидел при распаковке - положено две латунных насадки на вал шпинделя, самых простых, без цанг. Разобъет их быстро, поэтому и положили две одинаковых. Но вал стандартный для китайцев, цанги можно заказать отдельно у них при желании.

0

129

Ролик на трубе по сборке смотрел больше двух месяцев назад, до заказа, и уже забыл, как собирать. Когда отогреется, буду смотреть заново.

0

130

Начал сборку механики, и сразу полезли косяки комплектации. На пластинах каретки стола отсутствуют четыре отверстия крепления распорок, не положены фигурные гайки М3, отверстие под двигатель в пластине каретки шпинделя сделано под младший шпиндель, положенный более мощный в него не лезет.
Зато к 3 винтам положили 6 гаек с тремя пружинами. Якобы получатся безлюфтовые.
  То, что уже собрал, придется разобрать и вооружившись напильником и сверлильным станком, доводить недоделанное.

0

131

Производитель этой игрушки постоянно вносит коррекции в конструкцию, и просто запутался в своих вариантах. Поэтому и возникают косяки в комплектации.
А так как ролики по сборке сняты с предшествующими вариантами, приходится догадываться о том, о чем думали китайцы при введении доработок.
Решил предварительно собрать то, что собирается и понятно, а потом думать о том, как собрать окончательно.
С теми же винтами - раньше использовали простые одиночные гайки, мне положили по паре и с распорными пружинами. Но крепления для второй гайки не предусмотрено. А без него она просто будет вращаться следом за винтом, и смысла в ней нет. Как китайцы решают эту проблему, пока не понял.

0

132

С метизами тоже косяки. Гаек простых с избытком, а винтов пожалели. И дистанцеры положены не все такие, как надо.

0

133

Короче, акционная скидка была не на пустом месте. Похоже, это экспериментальный вариант комплектации, не выдержавший проверки.  Но потихоньку собирается. Завтра с механикой надеюсь закончить, займусь электроникой.
Придется некоторые решения об упрощении принять, на ходовых винтах поставлю по одной гайке, положив вторые в запас, а пружины буду считать бесплатным и не нужным подарком.
С метизами тоже как то выкручусь, движки и гайки ходовых пока по паре винтов поставлю крепящих, оставив по две дырки пустыми.

0

134

Slavic написал(а):

вырисовываю проект

Не правильный он у тебя уже..
На сварку  не рассчитывай,
поведёт.
Трубы болтами народ скручивает в раму.
За счёт этого рама сама выравнивается.
А у тебя поперечные встык. Ты детальки хрен отрежешь идеально ровно и хрен приваришь ровно

0

135

просто варить надо по малу и по кругу. тогда не поведет.

совсем идеально не обязательно резать, главное перед сваркой все ровно сложить. там гдето пластиночки можно будет подложить. ну может только трубы что между столом и опорами прикручу с возможностью юстировки. посмотрю как сварка пойдет.

0

136

Сделал предварительную сборку механики. Одних болтиков не хватило, другие в избытке. Один пакетик с болтами и гайками даже не открыл, некуда его применить. Стал смотреть на крепление электроники. Полный глюк. Пластиковые пластины вообще не применимы. Одна, куда ставится Ардуино с шилдом и платкой реле, их поставить позволяет. Дистанцеры есть, болтики тоже.  Но закрепить на станке её не возможно.  На другой, где разьемы питания и выключатель шпинделя, вроде должен ставится поверх шилда, даже отверстия крепления на обоих пластинах совпадают. Но разъемы упираются в детали шилда, прямоугольные дырки под разъемы шаговиков  с шилдом совпадают с трудом, а дистанцеров между этими пластинами вообще нет. Разъемы одинаковые, а напряжения БП разные, и на пластине нет обозначения, куда какой подключать. Ну, маркером потом можно обозначить.
Моточек двужильного провода положен для монтажа, но нет кембриков.
Механическая сборка тоже не проста: некоторые, вроде симметричные детали, приходилось поворачивать на 180 градусов или переворачивать и прикручивать другой стороной. Небольшие ошибки в размерах приводили к заклиниванию осей.
Короче, это конструктор "сделай сам" и "придумай сам", как его собрать и довести до работоспособного состояния.
При кубических размерах со сторонами 25 см рабочие хода маленькие.
Настоящая игрушка не для молодняка. Чисто поиграть и поломать свою башку.

0

137

JСтал искать данные на шаговики. И очередной облом - с такой маркировкой, что на них наклеена, сами китайцы не знают их. А как узнать их характеристики и настроить драйверы, теперь не понятно. Не известен ни угол шага, ни момент, ни предельный ток. По размеру вроде НЕМА17, средней длины набор железа. Но маркировка странная, ни Али, ни Гербест, ни Гугл её не знают.
По сопротивлению обмоток аналога среди NEMA17 у них нет. Посмотрел несколько таблиц , ни в одной варианта с сопротивлением обмоток 11,8 Ом не нашёл.
Подлянка китайская.

Отредактировано Rijanin (2018-01-26 02:56:14)

0

138

Выложи фотки.

Я позавчерась первую  стружку получил.
Выяснилось  портал имеет угол относительно стола..
надо править.

0

139

а ты тоже выложи видео)

+1

140

Мне до стружки еще так далеко...
  Гербест торгует станочком с кодом Т8 более двух лет. Малыми количествами. Во всех опубликованных обзорах это разные конструкции с разной комплектацией.
Создалось впечатление, что эти наборы производит один китаец, собирая у соседей, у кого что осталось. За эти два года он сильно упростил конструкцию. И сам запутался, что же он собирает.
Моя посылка упакована была классно. Куча картонных коробочек, в каждой из которых по пачке пакетиков с разными железками. И все положено в большую картонную коробку. Пупырки не пожалел, ничего в коробке не болталось-не билось.
На этом великолепие закончилось.
Вчера сделал предварительную сборку механики. Много пришлось по догадкам. Инструкции не существует в природе, а ролики на трубе помогают мало вследствие отличия комплектации в каждом случае.
Сейчас выявил, каких болтиков надо докупить. Что надо допилить. Из трех ходовых винтов лишь один накатан точно, два других кривоваты. Часть метизов положена была просто для веса, как и пружины для ходовых гаек, положенных в двойном числе.
Дело в том, что два года назад китаец использовал в наборе другую конструкцию кареток, с ходовыми подшипниками, и там гайки были безлюфтовые. Пружинки остались после этого, надо было их использовать. А вот половинок гаек для безлюфтовых уже не осталось, пришлось положить стандартные в двойном количестве.
Размеры некоторых деталей не совпадают с комплектующими.
На шаговиках есть наклейка с маркировкой микротекстом. Я и в очках её не мог прочесть. Уже ночью прочел с помощью лупы. И получил очередной геморрой. Нет никакой инфы в сети по этой маркировке, она внутризаводская. Поэтому на сегодня они для меня черные ящики. Судя по сопротивлению обмоток, по любому ток не превысит 1 А даже на не настроенном драйвере, но он будет велик по нагреву самого двигателя. Скорее всего, надо настроить драйверы на ограничение тока 0,6...0,7 А, но это лишь догадка исходя из сравнения с NEMA17. А вот каков шаг и момент на валу, смогу судить лишь потом.
Сегодня скатаюсь за метизами, и разберу станочек для доводок.

0

141

На глаз видно, что перпендикулярность осей приблизительная, а обещанная точность хода 0,1 мм слишком оптимистична. Хотя доводкой и достижима.

0

142

еще про инструмент. купил давно на барахолке, пользовался один раз) но для чпу может пригодиться, в тч как большой угольник)
http://s5.uploads.ru/t/hY6Cv.jpg

0

143

Перебрал сегодня механику. Разогнал дырку под двигатель и каретку собрал на коротких дистанцерах. Долго мучился с легкостью хода по осям. Х ось получилась сразу, Y получилась не сразу. И не до конца: сабельность накатки винта делает необходимое усилие для его вращения не постоянным в обороте. А вот с осью Z мучился долго, но легкости хода так и не добился. Вроде ось короткая, ход всего 4,5 см. Но сабельность винта присутствует, и, похоже, есть проблема в ходовой гайке. Если её снять, сопротивление вращению практически исчезает, по направляющим каретка скользит легко. Но есть три гайки еще, завтра попробую поменять. Хотя это не просто, станочек маленький, и даже моими тощими лапами с ключами залезать особенно в ось Z совсем не просто.

0

144

Slavic написал(а):

а ты тоже выложи видео)

Оно пока на работе. Там пока некогда.

Отредактировано Luden (2018-01-27 12:50:14)

0

145

Сегодня прошил Ардуино и попробовал покрутить секретные шаговики. Дергаются, гудят, но не крутятся. Не смотря на увеличенные габариты по сравнению с теми, что уже куплены, момент на валу мизерный. Пока нет никаких данных на них, поменяю на полученные ранее известные, которые работали отлично. А эти полежат, может, китайцы ответят на запрос характеристик этих движков. Хотя от Гербеста ждать этого практически не приходится.

0

146

Для замены шаговика на оси Z пришлось разобрать половину конструкции. Поменял все три. Не смотря на то, что толщина пакета железа в два раза меньше, двигаются оси вообще без проблем. Хламовые шаговики китаец положил в набор.

0

147

Сегодня получил ответ от Гербеста. Как всегда, включили дурочку и направили на несуществующий сайт. Так что движки остаются секретными. В переписке с продавцом этих наборов вопрос про эти шаговики задал не я один. Ответы продавца чисто китайские - ищите на Гербесте другие. Или вообще, что эти щаговики предусмотрены конструкцией и о их данных партизанское молчание.
Когда продавцу задают вопрос о софте, он отвечает, что англоязычный софт предустановлен. Где? В Ардуино прошивка не определилась, пришлось прошивать самому. А для компа на странице заказа только деморолик АртКама. Короче, все проблемы покупателя - его проблемы. Китайцы умывают руки.

0

148

консерву у себя нашел, советскую. не буду расконсервировать, пусть лежит дальшеhttp://i.smiles2k.net/aiwan_smiles/dirol.gif
http://s8.uploads.ru/t/aombO.jpg

+1

149

В набор китаец положил две одинаковых насадки на вал шпинделя для зажима инструмента. Насадил их по очереди. И покрутил шпиндель.  Если бы я сверлил отверстия шуруповертом, думаю, биение инструмента было бы меньше.  Чистая помойка. Пришлось заказать сегодня цанговый патрон с набором цанг ER11A на ось 5 мм. Китаец один продаёт по цене ниже, чем один набор цанг, а они мне пригодятся в самоделке. Там такой же патрон, только на ось 8 мм.

0

150

Приехала забавная фентифлюшка..

https://ae01.alicdn.com/kf/HTB14lmQl4HI8KJjy1zbq6yxdpXaE/-.jpg_640x640.jpg

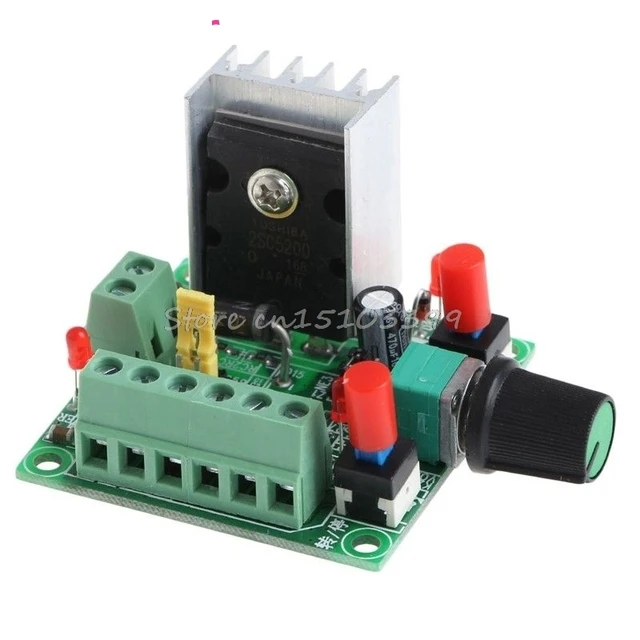

Это генератор для отладки.

Цепляешь к нему драйвер с шаговым мотором уже установленные на оси и можно покрутить, погонять. Увидеть где что не так.

https://ru.aliexpress.com/item/Drop-shi … 0.0.0YmiWv
